注意： 规格如有更改，恕不另行通知。所有技术指标基于 20°C 环境温度与 60Hz 电源条件。

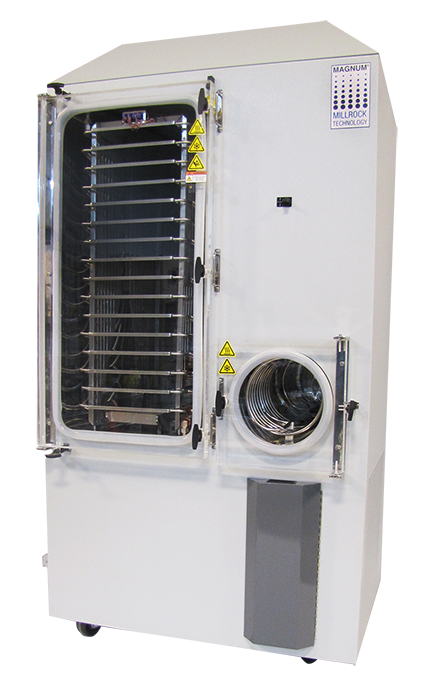

MAGNUM XL 标准配置 |
|
|---|---|
| 层板面积 | 20 至 30 平方英尺 (1.858 至 2.787 平方米) |
| 层板组件 | 浅盘 或 液压压盖 |
| 层板温度范围 | -70C to + 65C |
| 层板如热传导方式 | 空心硅油循环 |
| 层板尺寸/表面处理 | 12″x24″, 316 L SS, 优于 20 Ra(305mm x 610mm) |

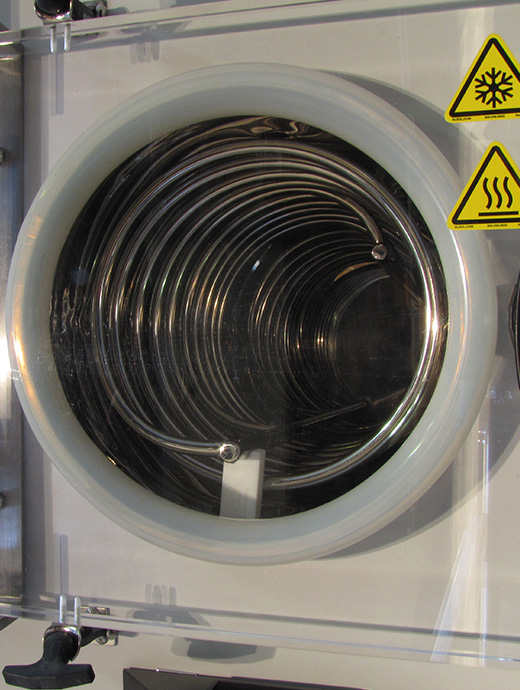

| 冷阱温度 | -85C |
| 冷阱容量 | 30L |
| 补水效率 | 20L / 24 hours |
| 冷阱形式 | 6" 英寸通径的外置冷凝器 |
| 除霜方式 | 热气 |
| 压缩机(螺杆式) | 3.5 HP 一级, 2 HP 二级 |
| 产品温度探头 | 4个T型热电偶 |
| 真空泵 | 耐腐蚀型 |
| 真空泵控制 | 皮拉尼/电磁阀/针阀传感器 可选:带比例控制的电容薄膜真空计 |
| 气体回填 | 标配 |
| 控制系统 | Opti-Dry Gen2 软件:PC/PLC控制 |

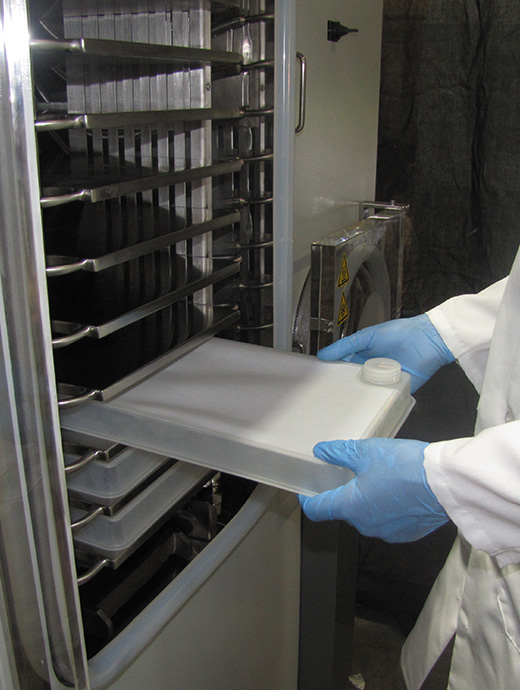

| 托盘 | 标配每层一个 |
| 柜体 | 46″w x 37″d x 88.5″h |
| 用电要求 | 230V/60Hz, 1ph, 50A 220V/50Hz, 1ph, 50A 380V/50Hz, 3ph, 40A |
VIAL CAPACITY
| VIAL (ml) |
DIA (mm) |
HT (mm) |
# Shelves | |||||
|---|---|---|---|---|---|---|---|---|
| 10 | 11 | 12 | 13 | 14 | 15 | |||
| 2 | 16 | 41 | 7740 | 8514 | 9288 | 10062 | 10863 | 11610 |
| 5 | 22 | 48 | 4030 | 4433 | 4836 | 5239 | - | - |
| 10 | 24 | 58 | 3220 | 3542 | - | - | - | - |
| 20 | 29 | 71 | 2180 | - | - | - | - | - |
| 50 | 43 | 81 | - | - | - | - | - | - |
| 100 | 52 | 92 | - | - | - | - | - | - |
* 上表中显示的容量数据为近似值。
| DEPTH | 10 | 11 | 12 | 13 | 14 | 15 |
|---|---|---|---|---|---|---|
| 10mm | 18.8 | 20.4 | 22.3 | 24.1 | 26 | 27.8 |
| 15mm | 27.8 | - | - | - | - | - |
* Capacity data shown in the above chart is an approximation.
| Depth | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|
| 10mm | 9.3 | 11.1 | 13 | 14.8 | 16.7 | 18.8 |
| 15mm | 13.9 | 16.7 | 19.5 | 22.3 | 25 | 27.8 |
* 上表中显示的容量数据为近似值。
我们的新款 Opti-Dry Gen2 软件提供了先进且智能的工具，能够轻松开发和执行简单或复杂的冷冻干燥工艺。
Millrock Reporter 随每套系统一同提供，可生成完整的批次报告，涵盖配方、图表、数据和报警信息，全部整合在一份报告中。
通过先进的系统监测实现预测性维护，在设备正常运行期间跟踪和监控其状态与性能，从而节省成本并最大化设备运行时间。
该控制系统同样用于工业冷冻干燥机上，便于生产规模的放大。所有系统在客户许可下均可远程访问，以便进行工艺问题的故障排查。
水冷或风冷机械制冷系统
